Linjär modul

Designade för att leverera exceptionell positionsnoggrannhet, hög styvhet och låg ljudnivå, integrerar våra linjära moduler precisionskulskruvar/linjärmotordrivningar, högkvalitativa linjära styrskenor och robusta aluminiumlegeringsramar för att möta de olika behoven av rörelsekontroll inom global tillverkningsindustri.

Byggd på Deaotes 15+ års expertis inom tillverkning av precisionsformar och rörelsekomponenter finns våra linjära moduler tillgängliga i flera serier (kulskruvsdrivna, linjärmotordrivna, remdrivna) för att tillgodose olika hastighets-, belastnings- och precisionskrav. Med anpassningsbara rörelseområden (50 mm till 4 000 mm), lastkapacitet (5 kg till 800 kg) och monteringskonfigurationer (horisontell, vertikal, fribärande), kan de linjära modulerna skräddarsys för att passa specifika utrustningsdesigner – från småskalig labbautomation till tunga industriella produktionslinjer.

Deaotes linjära moduler är tillverkade under strikta ISO 9001:2015 kvalitetskontrollstandarder och har korrosionsskyddande ytbehandling, förseglade smörjsystem och temperaturstabiliserade komponenter för att säkerställa långsiktig tillförlitlighet (MTBF ≥20 000 timmar) i tuffa industriella miljöer. Våra linjära moduler, som är kompatibla med industristandardiserade styrsystem (PLC, CNC, rörelsekontroller) och kommunikationsprotokoll (Modbus, EtherCAT), möjliggör sömlös integrering i automatiserade produktionslinjer, vilket minskar konstruktionstiden och förbättrar den totala utrustningseffektiviteten (OEE).

Produktserie

Kulskruvdriven linjär modul (DT-BS-serien)

Optimerad för hög precision och lastkapacitet, idealisk för applikationer som kräver repeterbar positionering (±0,01 mm noggrannhet). Lämplig för hantering av halvledarskivor, LCD-panelinriktning och precisionsbearbetning.

Linjär motordriven modul (DT-LM-serien)

Direktdriven design för hög hastighet (upp till 5m/s) och noll glapp, perfekt för applikationer med hög genomströmning som 10,5G LCD-inspektion, laserskärning och automatiserade sorteringssystem.

Remdriven linjär modul (DT-BT-serien)

Kostnadseffektiv lösning för långväga, höghastighetsapplikationer (upp till 3m/s) med måttliga precisionskrav, idealisk för materialhantering, förpackningsmaskiner och transportörsystem.

Kärnfördelar

1. Överlägsen precision och repeterbarhet

Kulskruvsdrivna moduler uppnår ±0,01 mm repetitionspositioneringsnoggrannhet och ±0,02 mm absolut noggrannhet, medan linjära motordrivna modeller levererar submikronprecision (±0,5 μm repetitionsnoggrannhet). Linjära pulsgivare med hög precision och förspända styrskenor eliminerar glapp och säkerställer konsekvent prestanda under miljontals cykler.

2. Hög styvhet och lastkapacitet

Våra moduler är konstruerade med höghållfasta aluminiumlegeringsramar och kraftiga linjära styrskenor, och erbjuder exceptionell styvhet (≥150N/μm) och kan hantera axiella belastningar upp till 800 kg (DT-BS heavy-duty-serien). Denna stabilitet säkerställer minimal avböjning under tunga belastningar, avgörande för precisionsbearbetning och tung materialhantering.

3. Anpassningsbar och enkel integration

Fullständig anpassning av färdlängd, monteringshål, motortyp (steg-/servo-/linjärmotor) och slaglängder för att matcha din utrustningsdesign. Förmonterade och förtestade moduler minskar installationstiden på plats med upp till 40 % jämfört med specialbyggda rörelsesystem.

4. Lågt underhåll och lång livslängd

Tätade smörjbehållare och självsmörjande linjära styrskenor minskar underhållsfrekvensen till en gång var 10 000:e drifttimme. Rostskyddande ytbeläggning (hård anodisering + smörjmedel) säkerställer korrosionsbeständighet i fuktiga eller dammiga industrimiljöer, vilket förlänger livslängden till 5+ år under standarddrift.

5. Energieffektiv och lågt ljud

Optimerad mekanisk design minskar friktionen och energiförbrukningen med upp till 25 % jämfört med konventionella linjära moduler. Ljudnivåer ≤55dB vid full hastighet, vilket gör dem lämpliga för renrum och miljöer med låg ljudnivå (t.ex. tillverkning av medicintekniska produkter, elektronikmontering).

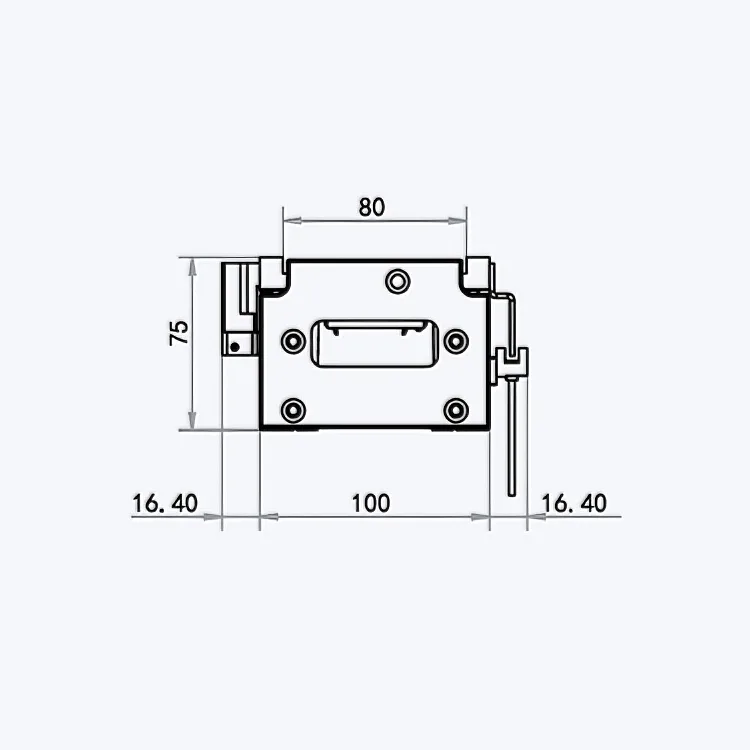

Tekniska specifikationer

Applikationsscenarier

Deaotes högprecisions-linjära moduler används i stor utsträckning i globala tillverkningsindustrier, inklusive:

● Halvledare och elektronik: Waferhantering, PCB-borrning, LCD/OLED-panelinspektion/reparation, spånförpackning

● Industriell automation: Linjära axlar med robotarm, automatiserad materialhantering, pick-and-place-system, CNC-verktygsmaskiner

● Medicinsk utrustning: Diagnostisk utrustningspositionering, läkemedelsförpackning, medicinska robotars rörelseaxlar

● Biltillverkning: Svetsrobotpositionering, komponentmonteringslinjer, kvalitetskontrollsystem

● Precisionsbearbetning: Laserskärning/gravyr, 3D-utskrift, mikrobearbetningsutrustning
