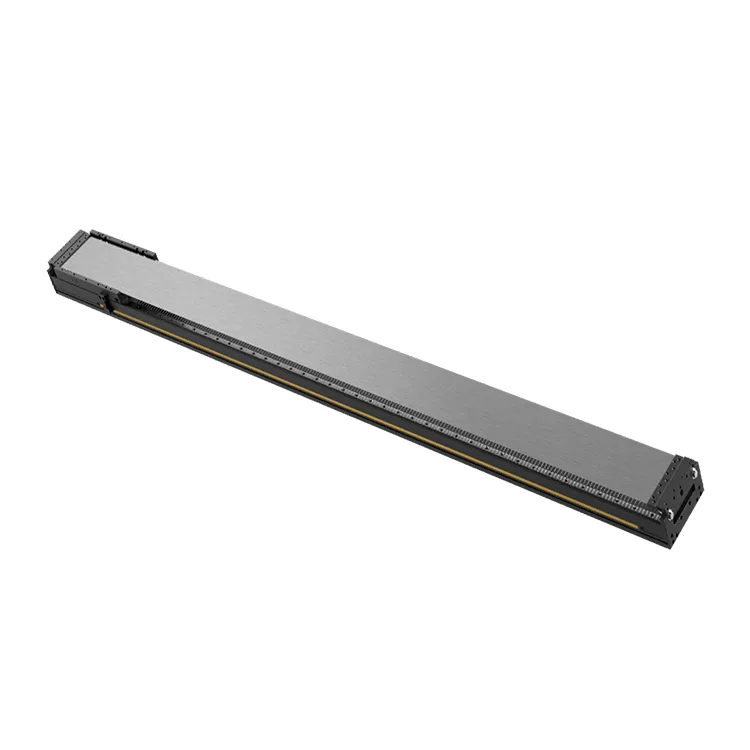

Långslags linjärmotormodul

Designad för att ta itu med begränsningarna hos traditionella kulskruvsmoduler i scenarier med långa rörelser – inklusive hantering av halvledarskivor, tillverkning av LCD/OLED-paneler och laserbearbetning i storformat – den här linjära motormodulen med lång slaglängd har en friktionsfri linjär motordrivning, styv aluminiumlegeringsram och högupplöst linjär kodare från 1 till 6 m precision för att leverera en exakt längd på 1 till 6 m.

Byggd på Deaotes 15+ års expertis inom tillverkning av precisionsrörelsekomponenter, eliminerar våra Långslagslinjärmotormoduler mekaniska transmissionsförluster (noll glapp, noll slitage) och möjliggör kontinuerlig drift i hög hastighet (upp till 5m/s) med minimal vibration (≤0,1g). Den modulära designen stöder anpassade färdlängder (1m till 6m) och lastkapacitet (50kg till 500kg), vilket gör den idealisk för automationssystem med hög genomströmning såsom 10,5G LCD-inspektionslinjer, batterielektrodbeläggning med stor yta och tung materialhantering inom biltillverkning.

Tillverkad enligt ISO 9001:2015 kvalitetsstandarder, har Långslags linjärmotormodulen IP65 damm/vattenbeständighet, temperaturstabiliserade komponenter och ett förseglat kabelhanteringssystem för att säkerställa tillförlitlig prestanda i tuffa industriella miljöer. Den är kompatibel med industristandardiserade rörelsekontroller (Siemens, Mitsubishi, Beckhoff) och kommunikationsprotokoll (EtherCAT, Modbus), och möjliggör sömlös integrering i storskaliga automatiserade produktionslinjer, vilket minskar stilleståndstiden och förbättrar den totala utrustningseffektiviteten (OEE) med upp till 30 % jämfört med konventionella rörelsesystem för långa resor.

Produktserie

DT-LM-LS1-serien (1-3M Travel)

Långt mellanslag (1-3m) optimerat för precisionsapplikationer (±1μm upprepningsnoggrannhet), 2m/s maxhastighet, lastkapacitet upp till 200kg. Idealisk för hantering av halvledarwafer, småformat LCD-tillverkning.

DT-LM-LS2-serien (3-6M resor)

Förlängd lång slaglängd (3-6m) för storskalig automation, 5m/s maxhastighet, lastkapacitet upp till 500kg. Lämplig för 10,5G LCD-inspektion, laserskärning med stor yta, montering av fordonskaross.

DT-LM-LS-HD-serien (heavy-duty)

Kraftig långslagsmodul (1-4m vandring), lastkapacitet upp till 800 kg, ±2μm repeteringsnoggrannhet. Designad för tung materialhantering, storskalig 3D-utskrift och bearbetning av flygkomponenter.

Kärnfördelar

1. Utökat reseområde med kompromisslös precision

Körlängder från 1m till 6m med ±1μm upprepad positioneringsnoggrannhet (DT-LM-LS1) och ±2μm för tunga modeller – för att uppnå industriell precision även vid maximal slaglängd. Högupplösta linjära omkodare (1nm upplösning) och aktiv vibrationsdämpning eliminerar positionsavdrift under långdistansrörelser.

2. Direktdrift för hög hastighet och noll glapp

Linjär motor direktdriven design eliminerar mekaniska transmissionskomponenter (kulskruvar, remmar), vilket uppnår noll glapp, noll slitage och upp till 5m/s maxhastighet. Inget periodiskt underhåll för transmissionsdelar minskar stilleståndstiden med 40 % jämfört med kulskruvsdrivna långslagsmoduler.

3. Hög styvhet och lastkapacitet

Förstärkt ram av aluminiumlegering med dubbla linjära styrskenor ger exceptionell styvhet (≥200N/μm) och lastkapacitet upp till 800 kg (DT-LM-LS-HD). Minimal avböjning under tung belastning säkerställer konsekvent precision över hela rörelseområdet – avgörande för storskalig bearbetning och materialhantering.

4. Låg vibration och tyst drift

Optimerad motorlindningsdesign och luftkyld värmeavledning reducerar driftvibrationer till ≤0,1g och buller till ≤60dB (1m avstånd). Denna stabilitet är avgörande för högprecisionstillämpningar som bearbetning av halvledarskivor och lasermikrobearbetning.

5. Anpassningsbar och skalbar design

Full anpassning av färdlängd (1-6m), kodarupplösning (1nm till 10μm), motoreffekt och monteringskonfiguration för att matcha dina storskaliga automationskrav. Modulära komponenter möjliggör enkel utökning av räckvidden utan att omkonstruera hela rörelsesystemet.

6. Industriell tillförlitlighet för långtidsdrift

IP65 skyddsklass, driftstemperaturområde (-10 ℃ till 80 ℃) och korrosionshård anodisering säkerställer tillförlitlig prestanda i dammiga, fuktiga eller högtemperaturindustriella miljöer. MTBF ≥30 000 timmar under kontinuerlig drift, vilket minskar den totala ägandekostnaden (TCO) med 25 % under 5 år.

Tekniska specifikationer

Applikationsscenarier

Deaotes linjärmotormoduler med lång slaglängd är konstruerade för storskalig industriell automation inom sektorer med hög tillväxt:

● Halvledare och elektronik: 300 mm waferhantering, 10,5G LCD/OLED-panelinspektion/montering, kretskortsborrning med stor yta

● Industriell automation: Kraftig materialhantering, laserskärning/gravyr i storformat, monteringslinjer för fordonskarosser

● Energi och batteri: elektrodbeläggning av litiumbatterier med stor yta, tillverkning av solpaneler, montering av bränslecellstack

● Aerospace & Automotive: Bearbetning av flygkomponenter, svetsning av fordonschassier, storskalig 3D-utskrift

● Medicin och läkemedel: medicinsk bildutrustning i storformat, automatiserade läkemedelsproduktionslinjer, rörelseaxlar för steriliseringssystem
