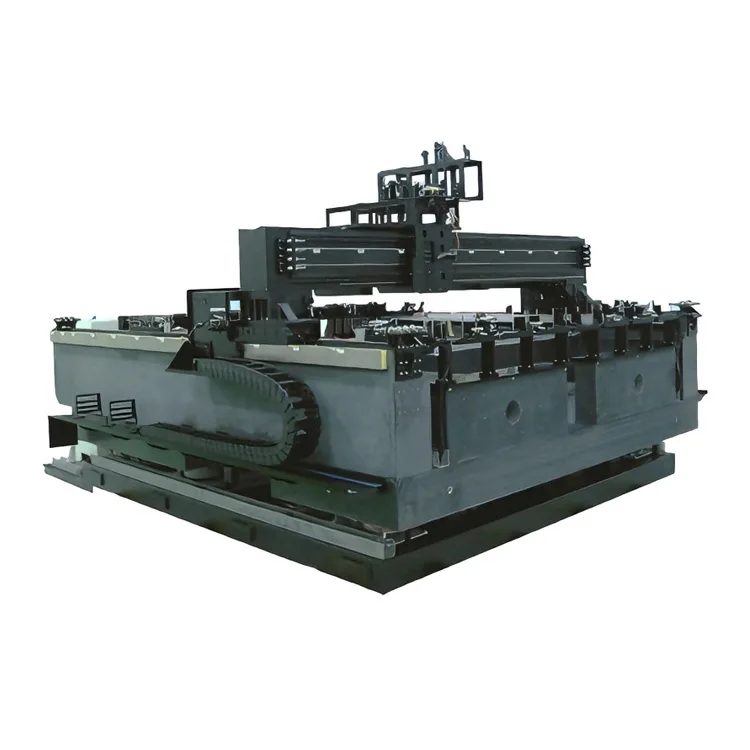

10,5G LCD-detektering och reparation

Byggd på Deaotes 15+ år av expertis inom precisionsformning och storskalig tillverkning av rörelsekomponenter, eliminerar designen med dubbla drivenheter enaxlig vridmomentdeformation och säkerställer enhetlig rörelse över hela 10,5G LCD-detektions- och reparationsytan (3,37m × 2,94m). Plattformen har en termiskt stabiliserad granitbas och ett aktivt antivibrationssystem, vilket bibehåller positioneringsnoggrannhet (±2μm repeterbarhet) även under kontinuerlig drift dygnet runt i LCD-renrumsmiljöer (klass 1000). Kompatibel med automatiserade optiska inspektionssystem (AOI), laserreparationsverktyg och synstyrda reparationsrobotar, möjliggör den sömlös integrering i 10,5G LCD-produktionslinjer för att förbättra panelutbytet och minska mängden skrot.

Optimerad för både inspektions- och reparationsarbetsflöden, 10,5G LCD-detektering och reparation stöder anpassningsbara rörelseområden (X-axel: upp till 4000 mm, Y-axel: upp till 3500 mm) och hög dynamisk prestanda (maxhastighet: 1,2 m/s, acceleration: 0,8 G) för att möta tillverkningskraven på LCD-skärmen. Dess modulära design möjliggör skräddarsydda lösningar – inklusive Z-axellyftmoduler för positionering av reparationsverktyg och Theta-axelrotation (±0,005° noggrannhet) för panelinriktning – vilket gör den till den idealiska rörelsekärnan för 10,5G LCD-paneltillverkare som vill förbättra kvalitetskontrollen och minska produktionskostnaderna.

Kärnfördelar

1. Dual-Drive-arkitektur för 10,5 G stor stabilitet

Utrustad med symmetriska dubbla linjära motordrivningar på X/Y-axlar, eliminerar plattformen rörelsesnedvridningar och vridmomentdeformationer som är vanliga i enkeldrivna stora rörelsesystem. Detta säkerställer enhetlig hastighet och positionering över hela 10,5G LCD-detektering och reparation med planhetskontroll ≤5μm/m – avgörande för konsekvent defektdetektering och pixelreparation över överdimensionerade bildskärmssubstrat.

2. Precision på mikronnivå för LCD-inspektion/reparation

Integrerade högupplösta linjära kodare (0,1 μm upplösning) och positionskompensationsalgoritmer i realtid ger ±2 μm repeterad positioneringsnoggrannhet och ±5 μm absolut noggrannhet för X/Y-axlar. Detta möjliggör exakt inriktning av subpixeldefekter (≤5 μm storlek) i 10,5G LCD-detektering och reparation, vilket minskar antalet falska upptäckter och säkerställer tillförlitlig pixelreparation (död pixel, ljuspunkt, linjedefektkorrigering) utan skador på intilliggande pixlar.

3. Kraftfull och höghastighetsprestanda

Konstruerad för att hantera tunga belastningar (≤500 kg) inklusive 10,5G LCD-detekterings- och reparationsverktyg, uppnår plattformen en maximal rörelsehastighet på 1,2m/s och acceleration på 0,8G – balanserar hög genomströmning (upp till 60 paneler per timme) med den stabilitet som krävs för precisionsreparationsarbete. Den luftbärande styrvägsdesignen eliminerar mekanisk friktion, säkerställer mjuk rörelse och förlänger livslängden (MTBF ≥25 000 timmar).

4. Termiskt stabil & antivibrationsdesign

Konstruerad med en naturlig granitbas (termisk expansionskoefficient ≤0,5×10⁻⁶/℃) och aktivt vibrationsisoleringssystem, minimerar plattformen positionsavvikelser orsakade av temperaturfluktuationer (≤0,3μm/℃) och externa fabriksvibrationer. Denna stabilitet säkerställer konsekvent inspektions-/reparationskvalitet över längre produktionsserier, ett kritiskt krav för 10,5G LCD-tillverkning med hög avkastning.

5. Sömlös integration med LCD-produktionssystem

Kompatibel med industristandardiserade kommunikationsprotokoll (EtherCAT, PROFINET, Modbus TCP) och LCD-fabriks MES-system, integreras plattformen sömlöst med AOI-utrustning, laserreparationsverktyg och automatiserade materialhanteringssystem (AMHS). Suzhou Deoute tillhandahåller fullständig anpassning av kontrollgränssnitt och rörelseprofiler för att matcha befintliga 10,5G LCD produktionslinje arbetsflöden, vilket minskar integrationstid och stilleståndstid.

6. Renrum & underhållsvänlig design

Utformad för klass 1000 LCD-renrumsdrift, har plattformen förseglade linjära motorkapslingar och HEPA-filtrerad luftcirkulation för att förhindra partikelgenerering (≤0,1μm partikelutsläpp). De smörjfria luftlagerkomponenterna och den modulära strukturen minskar underhållskraven, med snabbbyte av delar tillgängliga för service på plats – vilket minimerar produktionsstopp för 24/7 LCD-tillverkningslinjer.

Tekniska specifikationer

Applikationsscenarier

Konstruerad för 10,5G LCD-detektion och reparationstillverkning, vår rörelseplattform med dubbla drivenheter används ofta i följande högprecisionsprocesser:

● 10,5G LCD Optical Inspection: Automatisk optisk inspektion (AOI) av pixeldefekter, polarisatorinriktning och glassubstratets planhet för stora TV-paneler

● LCD-pixelreparation: Laserreparation av döda pixlar, ljusa fläckar och linjedefekter i 10,5G LCD-paneler (kompatibel med COG/FOG-bindningskorrigering)

● Panelkantskärning: Precisionstrimning av överflödigt glas/substratmaterial för 10,5G LCD-paneler för att uppfylla specifikationerna för slutstorlek

● Bakgrundsbelysningsmoduljustering: Högprecisionspositionering av bakgrundsbelysningsenheter (BLU) och LED-arrayer för stor LCD-panelmontering

● Kvalitetskontrollverifiering: Inspektion och validering efter reparation av 10,5G LCD-paneler för att säkerställa överensstämmelse med industrikvalitetsstandarder

Om Deaote

Suzhou Deaote Precision Mould Co., Ltd. är ett ledande högteknologiskt företag specialiserat på FoU, tillverkning och försäljning av storskaliga precisionsrörelseplattformar, anpassade formar och bildskärmstillverkningskomponenter. Med över 15 års expertis inom precisionstillverkning och rörelsekontroll i stor storlek, betjänar vi globala kunder inom LCD/OLED-, halvledar- och industriautomationssektorerna i Asien, Europa och Nordamerika.

Vår ultrastora rörelseplattform med dubbla drivenheter utnyttjar vår kärnkompetens inom design av kraftiga rörelsesystem och precisionskonstruktion för att möta de unika utmaningarna med 10,5G LCD-tillverkning. Vi tillhandahåller end-to-end-lösningar – från anpassad plattformsdesign och prototyper till installation på plats, kalibrering och livslång teknisk support – för att säkerställa att våra produkter uppfyller de strängaste industristandarderna för precision och tillförlitlighet i storbildsproduktion.

Deaote är engagerad i "Precision Drives Progress, Innovation Creates Value" och är ISO 9001:2015-certifierad och investerar 15 % av årliga intäkter i FoU för att utveckla nästa generations rörelselösningar för bildskärmsindustrin. Vårt globala servicenätverk säkerställer snabba svarstider (≤48 timmar) och lokal teknisk support för våra internationella LCD-tillverkande kunder.
