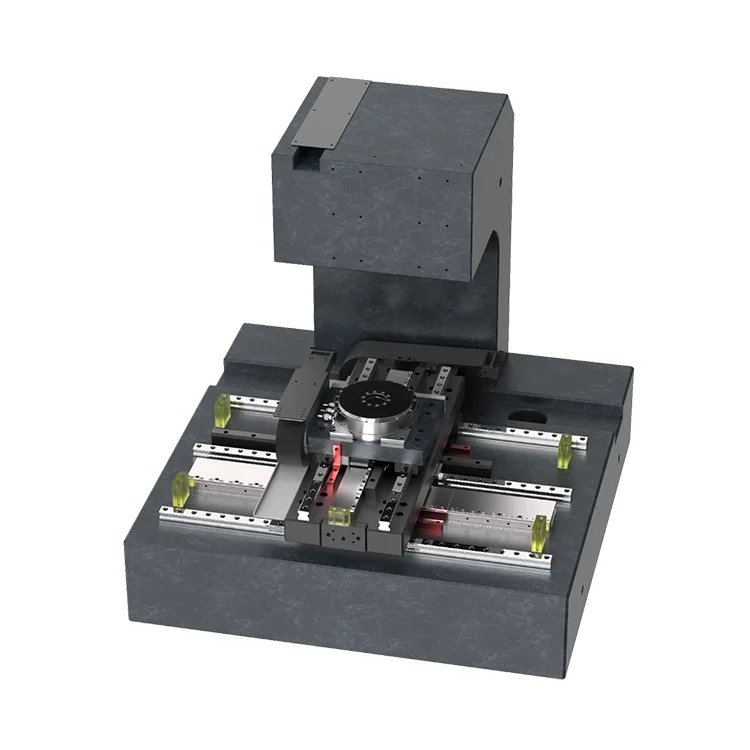

Wafer testning

Byggd på Deaotes 15+ år av expertis inom tillverkning av precisionsform och rörelsekomponenter, har wafertestningen en styv granitbas, termiskt stabiliserad struktur och antivibrationsdesign för att säkerställa konsekvent prestanda i renrumsmiljöer (klass 100/1000). Den stöder sömlös integration med wafer-prober, optiska mikroskop, ATE-system (Automatic Test Equipment) och datainsamlingsverktyg, vilket gör den idealisk för både FoU och högvolymproduktionstestning av logikchips, minnesenheter, krafthalvledare och sammansatta halvledare (GaAs, SiC, GaN).

Den modulära designen av wafer-testningen möjliggör fullständig anpassning av färdområden, hastighets-/accelerationsparametrar och kontrollgränssnitt (GPIB, USB, Ethernet) för att matcha specifika arbetsflöden för wafertestning. Vår lösning gör det möjligt för halvledartillverkare att uppnå högre testnoggrannhet, minska antalet falska fel och förbättra genomströmningen – avgörande för att uppfylla miniatyriserings- och prestandakraven för nästa generations halvledarenheter.

Kärnfördelar

1. Sub-Mikron 4-axlig inriktningsnoggrannhet

Utrustad med högupplösta linjära pulsgivare (0,05 μm upplösning) och direktdrivna vridmomentmotorer för Theta-axeln, uppnår plattformen ±0,5 μm repeterad positioneringsnoggrannhet (X/Y), ±1μm absolut noggrannhet (X/Y), ±2μm Z-axelns positioneringsnoggrannhet, och .0x. Detta säkerställer exakt inriktning mellan waferformar och testsonder/inspektionsoptik, vilket eliminerar felinställningsinducerade fel i elektrisk karakterisering och optisk inspektion.

2. Höghastighets- och stabil rörelsekontroll

Optimerade rörelsekontrollalgoritmer och luftbärande styrbanor möjliggör höghastighetsrörelse (maxhastighet X/Y: 150 mm/s, Z-axelns maxhastighet: 50 mm/s) med ultralåg inställningstid (≤30ms för X/Y, ≤50ms för Z). Den beröringsfria drivmekanismen eliminerar mekaniskt slitage och glapp, vilket säkerställer konsekvent rörelsestabilitet under miljontals cykler – väsentligt för testning av skivor med hög genomströmning (upp till 2500 dies per timme).

3. Termiskt stabil & antivibrationsdesign

Konstruerad med en naturlig granitbas (termisk expansionskoefficient ≤0,5×10⁻⁶/℃) och aktivt antivibrationsisoleringssystem, minimerar plattformen positionsdrift orsakad av temperaturfluktuationer (≤0,1μm/℃) och externa vibrationer. Z-axeln har en precisionskulskruv med förspänningskompensation för att bibehålla stabilitet under vertikal positionering, vilket är avgörande för kontroll av sondkontaktkraft (0,1 g till 100 g) vid wafertestning.

4. Bred wafer-kompatibilitet och flexibilitet

Wafertestningen stöder waferstorlekar från 4-tum till 12-tum med justerbara vakuumchuckar och automatiska centreringsmekanismer, inget behov av anpassad fixturbyte. Den rymmer wafertjocklekar från 50 μm till 800 μm och är kompatibel med kala wafers, mönstrade wafers och wafer-nivåpaket (WLP), anpassad till olika halvledartestningsbehov (DC parametrisk testning, RF-testning, optisk inspektion).

5. Renrumskompatibel och lågt underhåll

Designad för klass 100 renrumsdrift, har wafertestningen ett förseglat hölje med HEPA-filtrering för att förhindra partikelkontamination av wafers och testutrustning. IP54 skyddsklass och smörjfria luftbärande komponenter minskar underhållskraven, vilket förlänger MTBF (Mean Time Between Failures) till ≥35 000 timmar under standarddriftsförhållanden.

6. Enkel integration och anpassning

Kompatibel med branschstandardkontrollmjukvara och kommunikationsprotokoll (GPIB, RS232, Ethernet/IP), integreras plattformen sömlöst med befintliga testsystem för wafer. Suzhou Deoute erbjuder full anpassning av rörelseområdena (X/Y: 100×100 mm till 300×300 mm; Z: 50 mm till 150 mm), Theta-axelns rotationsområde (±5° till ±10°), och chucktemperaturkontroll (-40℃ till 200℃) för att möta unika kundkrav.

Tekniska specifikationer

Applikationsscenarier

Vår XYZT-plattform är konstruerad för testning och inspektion av 4-axliga skivor och används ofta i följande halvledarapplikationer:

● Wafer Probing: Elektrisk karakterisering (DC/AC/RF) av logikchips, DRAM/NAND-minnesenheter och krafthalvledare (MOSFET, IGBT)

● Optisk inspektion: Detektering av defekter på wafernivå, mönsterjustering och mätning för avancerad halvledartillverkning

● Tillförlitlighetstestning: Cykling vid hög/låg temperatur, inbränningstestning och livstidskarakterisering av sammansatta halvledare (GaAs, SiC, GaN)

● Wafer-Level Packaging (WLP): Justering och sammanfogning av wafer-nivå förpackningar för konsumentelektronik och biltillämpningar

● FoU-testning: Prototypframställning och validering av nya halvledardesigner i labbmiljöer (anpassningsbar för testning i små partier)
