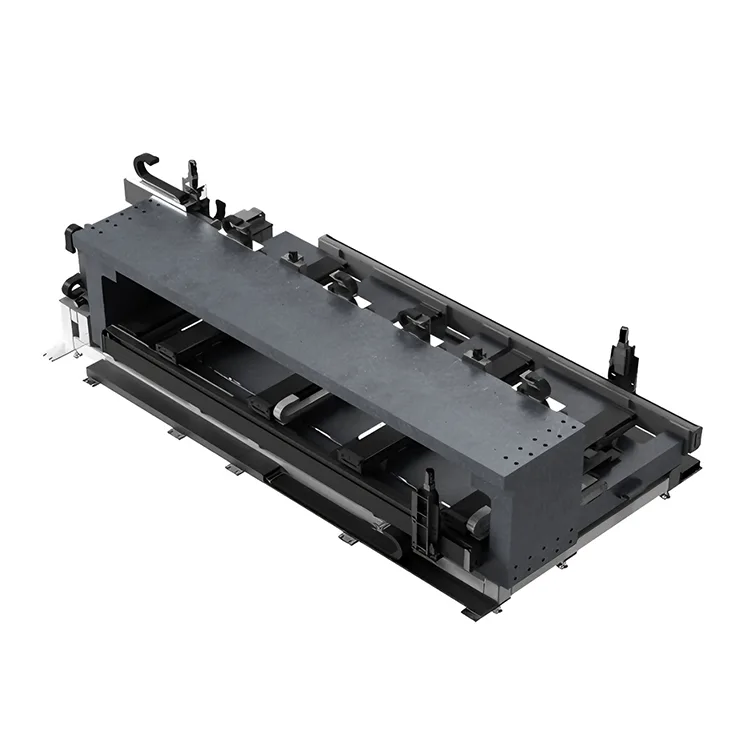

Fleraxlig Precision Motion Platform
Suzhou Deaote Precision Mould Co., Ltd., beläget i Wuzhong-distriktet i Suzhou City, Jiangsu-provinsen, är en ledande tillverkare av högprecisionsplattform för fleraxlig precisionsrörelse designad för industriell automation, halvledartillverkning, tillverkning av medicintekniska produkter och precisionsmätningstillämpningar. Med över 18 års expertis inom precisionsbearbetning och integration av rörelsekontrollsystem, är vi specialiserade på specialkonstruerade 2-axliga (XY), 3-axliga (XYZ), 4-axliga (XYZR), 5-axliga och 6-axliga rörelseplattformar som levererar submikrons positioneringsnoggrannhet och exceptionell dynamisk prestanda.
Vår multiaxliga precisionsrörelseplattform integrerar baser av aluminiumlegering eller granit med hög styvhet, linjära precisionsstyrningar, högpresterande servomotorer och absoluta optiska kodare för att uppnå ±0,5 µm positioneringsnoggrannhet och ±0,1 µm repeterbarhet. Designade för kontinuerlig drift dygnet runt i industriella miljöer, våra rörelseplattformar har modulär design, enkel integration och avancerade rörelsekontrollalgoritmer för att säkerställa exakt, pålitlig positionering för de mest krävande automationsapplikationerna.
● Anpassade 2-6-axliga rörelsesteg konstruerade för dina exakta applikationskrav och CAD-specifikationer
● Sub-mikron positioneringsnoggrannhet (±0,5µm) med repeterbarhet på nanometernivå (±0,1µm) för kritiska precisionsapplikationer
● Modulär design med utbytbara komponenter för enkel anpassning och underhåll
● Avancerade rörelsekontrollalgoritmer med antivibrationsteknik för ultrastabil positionering
● ISO 9001:2015 certifierad tillverkning med full kvalitetskontroll och spårbarhet
Nyckelfunktioner och kärnfördelar
Mekanisk design med hög styvhet
Vår multiaxliga precisionsrörelseplattform har baser av höghållfast aluminiumlegering (6061-T6) eller granit för exceptionell strukturell styvhet och minimal termisk deformation. Den modulära designen möjliggör enkel konfiguration av 2-6-axliga system, medan de precisionsbearbetade komponenterna säkerställer parallellitet och vinkelräthet inom 5 bågsekunder för optimal rörelsenoggrannhet.
Avancerat rörelsekontrollsystem
Integrerade med högpresterande servomotorer, precisionskulskruvar eller linjärmotorer och absoluta optiska omkodare (1nm upplösning), levererar våra fleraxliga steg jämn, exakt rörelse med submikrons noggrannhet. Den proprietära mjukvaran för rörelsekontroll inkluderar banoptimering, vibrationsdämpning och felkompensationsalgoritmer i realtid.
Tillförlitlighet i industriell klass
Varje multiaxlig precisionsrörelseplattform är byggd för 24/7-drift i industriella miljöer med IP65-klassificering, förseglade linjära styrningar och högtemperaturbeständiga komponenter. Den robusta designen säkerställer MTBF (Mean Time Between Failures) på över 20 000 timmar, med minimala underhållskrav.
Tekniska specifikationer
|
Motion Stage Model |
Axelkonfiguration |
Prestandaspecifikationer |
|
DT-M200 (2-axlig XY) |
X/Y linjär |
±0,5 µm noggrannhet, ±0,1 µm repeterbarhet, 1000 mm/s hastighet, 10 m/s² acceleration |
|
DT-M300 (3-axlig XYZ) |
X/Y/Z linjär |
±0,8 µm noggrannhet, ±0,2 µm repeterbarhet, 800 mm/s hastighet, 8 m/s² acceleration |
|
DT-M400 (4-axlig XYZR) |
X/Y/Z Linjär + R Roterande |
±1,0 µm noggrannhet, ±0,3 µm repeterbarhet, 600 mm/s hastighet, 6 m/s² acceleration |
|
DT-M600 (6-axlig) |
X/Y/Z Linjär + Rx/Ry/Rz Roterande |
±1,5 µm noggrannhet, ±0,5 µm repeterbarhet, 400 mm/s hastighet, 4 m/s² acceleration |
|
DT-M-Custom (Custom) |
Anpassad axelkonfiguration |
Skräddarsydd noggrannhet/repeterbarhet, anpassad hastighet/acceleration, specialiserade monteringsalternativ |
Mekaniska specifikationer
● Basmaterial: 6061-T6 aluminiumlegering / svart granit (00 级)
● Styrsystem: Precision linjära rullstyrningar / luftlager
● Drivsystem: Servomotorer med kulskruvar / linjärmotorer
● Feedback: Absoluta optiska kodare (1nm upplösning)
● Skyddsklass: IP65-standard (IP67 tillval)
Miljö- och driftsspecifikationer
● Driftstemperatur: 0-40°C (valfri temperaturkompensation)
● Luftfuktighet: 10-90 % RH (ej kondenserande)
● Vibrationsisolering: Alternativ för passiv/aktiv vibrationskontroll
● Strömförsörjning: 200-240V AC, 50/60Hz, 1-fas/3-fas
● Styrgränssnitt: EtherCAT / Modbus / TCP/IP / Analog
Multi-Axis Motion Stage Applications
Industriell automation
Industriell automation och robotik
● Precision-plock-and-place-system för elektronisk komponentmontering
● Automatiserade test- och inspektionssystem för fordonskomponenter
● CNC-verktygspositioneringssystem med fleraxlig synkronisering
● Robotarmsluteffektorpositionering med 6-axlig precisionskontroll
Halvledartillverkning
Halvledare och elektronik
● Waferhantering och positioneringssystem för halvledartillverkning
● PCB-inspektion och -testning med fleraxlig precisionspositionering
● LED-chipförpackning och limning med submikrons noggrannhet
● System för uppriktning och skarvning av optiska fibrer
Medicinsk & Vetenskaplig
Medicinsk utrustning och vetenskaplig forskning
● Tillverkning och montering av medicintekniska produkter med högprecisionspositionering
● Biomedicinska bildsystem med fleraxlig provpositionering
● Laserkirurgiutrustning med 6-axlig rörelsekontroll
● Vetenskaplig forskningsutrustning för materialprovning och karakterisering
