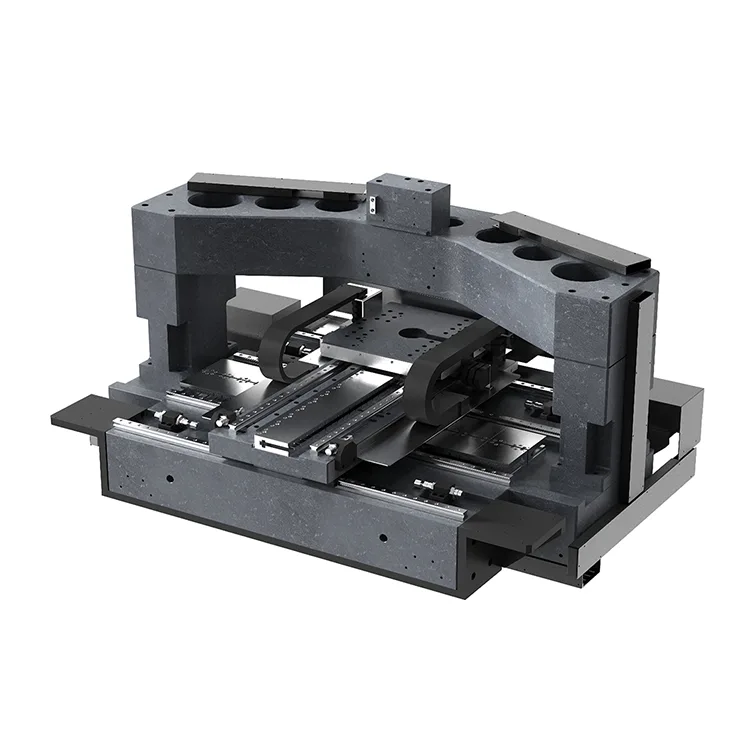

XYZT Gantry Motion Stage för waferinspektion

Vår XYZT Gantry Motion Stage för waferinspektion integrerar granitbaser med hög styvhet, luftlagerstyrningar, linjärmotordrivningar och optiska precisionskodare för att uppnå ±1 µm positioneringsnoggrannhet och ±0,1 µm repeterbarhet. Designade för drift dygnet runt i renrumsmiljöer (klass 100/klass 10), våra portalsteg har ultralåga vibrationer, hög dynamisk respons (maxhastighet 500 mm/s) och termisk stabilitet för att säkerställa tillförlitlig upptäckt av waferdefekter och dimensionell mätning över hela produktionslivscykeln.

● Anpassad XYZT Gantry Motion Stage för Wafer Inspection konstruerad efter dina waferinspektionsutrustningsspecifikationer och CAD-ritningar

● ±1µm positioneringsnoggrannhet med repeterbarhet på nanometernivå (±0,1µm) för kritiska wafermätningar

● Luftlagerteknik för friktionsfri rörelse och noll partikelgenerering i renrumsmiljöer

● Termiskt stabiliserad design med aktiv temperaturkontroll (±0,01°C) för ultrahög precision

● ISO 9001:2015-certifierad tillverkning med full spårbarhet för efterlevnad av halvledarindustrin

Nyckelfunktioner och kärnfördelar

Mekanisk design med hög styvhet

Vår XYZT Gantry Motion Stage for Wafer Inspection har monolitiska granitbaser (termisk expansionskoefficient < 0,5 × 10⁻⁶/°C) och portalbalkar av kolfiberförstärkt polymer (CFRP) för exceptionell strukturell styvhet och minimal termisk deformation. Den symmetriska portalkonstruktionen eliminerar Abbe-fel och säkerställer enhetlig lastfördelning över hela waferinspektionsområdet.

Precision Motion Control System

Integrerade med högpresterande linjärmotordrivningar (noll glapp, hög acceleration) och absoluta optiska omkodare (1nm upplösning), levererar våra XYZT-portalsteg jämna, exakta rörelser med en noggrannhet under mikron. Den avancerade servokontrollalgoritmen kompenserar för dynamiska fel och säkerställer positioneringsstabilitet på nanometernivå under waferskanningsoperationer.

Renrumsklar design

Varje XYZT Gantry Motion Stage för Wafer Inspection är konstruerad för klass 100/klass 10 renrumsdrift med vakuumkompatibla komponenter, förseglade linjära styrningar och material med låg utgasning (kompatibelt med SEMI S2-0701). Den luftbärande tekniken eliminerar partikelgenerering, medan det medföljande kabelhanteringssystemet förhindrar kontaminering under höghastighetswaferinspektionscykler.

Tekniska specifikationer

Mekaniska specifikationer

Grundmaterial: Svart granit (00 级) / CFRP-komposit

Guide System: Precisionsluftlager / linjära rullstyrningar

Drivsystem: Borstlösa linjärmotorer / servomotorer med kulskruvar

Feedback: Absoluta optiska kodare (1nm upplösning)

Miljöspecifikationer

● Driftstemperatur: 20±0,5°C (aktiv termisk kontroll)

● Renrumsklass: Klass 100 (ISO Klass 5) / Klass 10 (ISO Klass 4)

● Vibrationsisolering: Aktivt/passivt vibrationskontrollsystem

● Strömförsörjning: 200-240V AC, 50/60Hz, 1-fas/3-fas

Ansökningar

● Höghastighetsskanning av 200 mm/300 mm/450 mm wafers för partikel- och mönsterdefekter

● Positionering på nanometernivå för optiska/mikroskopiska defektdetekteringssystem

● Dynamisk planhetskompensation för inspektion av skev skiva

● Integration med laserskanning och elektronmikroskopiinspektionsverktyg

Wafer Metrology

Wafer Dimensional Metrology

● Precisionsmätning av wafertjocklek, båge och varpparametrar

● Sub-mikron nivåjustering för överliggande metrologisystem

● Termiskt stabiliserad positionering för temperaturkänslig metrologi

● Automatiserad in-line metrologi för processer för tillverkning av wafer

Wafer Processing

Bearbetning och hantering av wafer

● Högprecisionsinriktning för waferlitografi och etsningsprocesser

● Renrumskompatibla waferhanterings- och överföringssystem

● Dynamic positioning for laser dicing and wafer thinning operations

● Integration med robotbaserade waferhantering och automationssystem
